Actuador Lineal – Tipo BG

Los actuadores lineales BG de NB ganadores de premios combinan la funcionalidad de una guía de corredera lineal y de un tornillo de bola de precisión en un mismo componente. Su compacto tamaño y precisión excepcional, hacen de los actuadores de eje sencillo BG una elección ideal para muchas aplicaciones, incluyendo posicionamiento, medición, equipo automotriz y semiconductor.

Descargar Catálogo
Descargar Datos CAD

Descripción del producto

El actuador lineal BG consiste en un bloque corredera lineal, riel guía y tornillos de bola. Son alojados en un componente de acero en forma de U y montados a un ensamblaje de mesa/motor. Para adaptarse a un amplio rango de instalaciones y aplicaciones, estos actuadores lineales de alta velocidad se encuentran disponibles en diversos tamaños y configuraciones de tipo de bloque. La serie BG de los actuadores lineales ofrece cuatro beneficios claves:

  1. Tiempo reducido de instalación

    Diseño libre de ajustes que intregra guía de corredera lineal y tornillos bola de precisión.

  2. Alta rigidez en un paquete compacto

    Cuentan con un riel guía en forma de U único, y una configuración de contacto de cuatro puntos.

  3. Alta precisión de posicionamiento

    Componentes de precisión tales como un riel guía, bloque de corredera y tornillo de bola, proveen exactitud.

  4. Un diseño que ahorra espacio

    Los actuadores de eje sencillo BG pueden ser utilizados en aplicaciones compactas donde otras mesas de posicionamiento no cabrían.

Tamaños y Opciones

Los actuadores de movimiento lineal BG están disponibles en seis distintos tamaños y en múltiples largos de riel. De igual manera, están disponibles cuatro configuraciones de bloque: largo sencillo, largo doble, corto sencillo y corte doble. Todos los productos se encuentran disponibles en uno de dos grados de precisión:

  1. Alto grado
  2. Grado de precisión

Aún y que los actuadores lineales de alta rigidez BG bastan para la mayoría de las aplicaciones, los productos de grado de precisión brindan mejoras en general en repetibilidad de posicionamiento, precisión de posicionamiento, paralelismo de corrida y contragolpe, lo cual es necesario para uso en ambientes de alto desempeño.

Otras opciones disponibles para los actuadores lineales de alta velocidad BG incluyen:

  • Cubierta superior o fuelle para protección adicional contra polvo
  • Ménsulas de montura para uso con distintos tipos de motores eléctricos
  • Seonsores de límite, incluyendo los sensores de fotomicro tipo delgado/compacto, de contacto cercano o de proximidad
  • Huecos de posicionamiento en el bloque lateral o la sub mesa

Encontrarás una lista completa de opciones de productos y configuraciones descargando el catálogo de actuadores lineales BG. Cualquiera de nuestros ingenieros internos estará feliz de ayudarle a evaluar sus necesidades y determinar la mejor posible iteración de este producto ganador de premios.

Para más información acerca de nuestros actuadores lineales de alta velocidad, contacte a NB hoy mismo.

El Actuador Lineal NB tipo BG es un actuador lineal compacto de eje simple que integra una guía corredera y tornillo bola de precisión. El Actuador Lineal NB de tipo BG ofrece dimensiones compactas y con mejor desempeño que las Tablas de Posicionamiento convencionales

Esto es posible gracias a un riel guía único con forma “U” y un bloque corredera que provee múltiples funciones de bloque guía y un tornillo bola combinados en una misma unidad.

El riel guía con forma de “U” ofrece alta rigidez contra el momento de flexión. Esta característica estructural permite un marco de trabajo integrado de maquinaria o equipo y puede ser voladizo. Adicionalmente, el bloque lateral contiene cuatro circuitos de bola que permiten alta capacidad de carga, así como alta precisión y rigidez.

Perfil de la Bola de Contacto

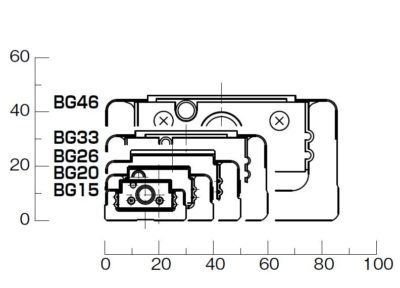

Sección Transversal

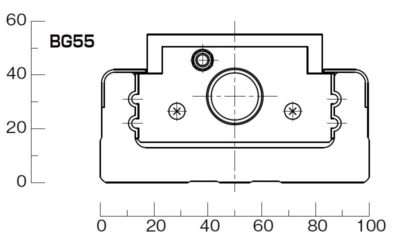

Sección Transversal

BG Actuator Sección Transversal

Libre de Ajustes

La integración de la guía corredera y el tornillo bola de precisión, elimina los complejos ajustes de precisión y reduce dramáticamente el tiempo de instalación.

Alta Rigidez

El riel guía en forma de “U” provee muy alta rigidez a pesar de su configuración compacta, y puede ser utilizado en una aplicación voladiza.

Alta Precisión

El Actuador Lineal NB tipo BG contiene cuatro circuitos bola y ranuras de cuatro puntos de contacto que contribuyen a su alta rigidez. La combinación de riel guía de precisión, bloque corredera y tornillo bola de precisión, provee alta precisión de posicionamiento.

Ahorro de Espacio

En comparación con las mesas convencionales de posicionamiento, el Actuador Lineal NB tipo BG permite diseños compactos y enormes ahorros de espacio. El riel guía con forma de “U” y bloque corredera integrado, así como el tornillo bola, hacen esto posible.

Estructura del Actuador Lineal tipo BG



Estructura del tipo BG
