Buje Lineal de Carrera Limitada y Rotatorio – Tipo SR

El BUJE LINEAL NB es un mecanismo de movimiento lineal y rotativo que utiliza el movimiento rotativo de elementos de bola entre un cilindro externo y un eje. Es compacto y puede soportar cargas pesadas. El retenedor está hecho de una aleación de metal ligero con alta resistencia al desgaste. El movimiento suave es logrado bajo condiciones de alta velocidad y aceleración. A pesar de que el movimiento lineal está limitado a un largo específico de carrera, se logra el movimiento de rotación y de carrera con muy poca resistencia de fricción. El BUJE LINEAL NB puede ser convenientemente utilizado en una variedad de aplicaciones.

Descargar Catálogo
Descargar Datos CAD

Descripción del producto

El Buje Lineal de Carrera Limitada y Rotatorio tipo SR de NB provee movimientos lineales y rotativos de alta precisión utilizando una serie de elementos de bola precisamente fabricados localizados entre un eje y un cilindro externo. Los elementos de bola son contenidos en un retenedor de aleación de metal para distribuir uniformemente las cargas, al mismo tiempo que mantiene una operación suave y precisa.

Con su versátil desempeño, los casquillos de guiado SR son adecuados para una gama de aplicaciones, incluyendo aquellas que requieren condiciones de alta velocidad y aceleración.

Características y Beneficios en Breve

El buje embalado lineal de NB consiste en un cilindro externo de acero con soporte de cromo de alto carbono con una superficie interna con rectificado de precisión, un retenedor de aleación de metal ligero que mantiene los elementos de bola en posición, y un aro tapón y un sello interno para prevenir la contaminación. Mientras que este tipo de diseño limita la cantidad carrera de movimiento lineal, ofrece muchos beneficios, tales como:

  • Alta resistencia debido al tratado con calor y metal de suelo y componentes de la aleación que están diseñados para el uso rudo
  • Suave desempeño tanto en condiciones de alta velocidad y alta aceleración, con rigidez y precisión excepcionales.
  • Fácil instalación con dimensiones uniformes y diversas opciones de montura
  • Tamaño y peso reducidos para equipo compacto
  • Menos requisitos de mantenimiento debido a su diseño fácil de lubricar

Opciones de Configuración

Los bujes lineales están disponibles en un rango de distintos tamaños y configuraciones para un mejor funcionamiento en las diversas necesidades de los fabricantes de equipos y componentes de hoy en día. Las opciones específicas dentro de la línea de productos SR incluyen:

  • Bujes Lineales de Carrera Limitada y Rotatorio tipo SR estándar en un rango de tamaños de 6-100mm de diámetro de contacto interno
  • Bujes Lineales de Carrera Limitada y Rotatorio tipo SR-UU con sellos de doble lado, disponibles en los mismos tamaños que los productos tipo SR estándar
  • Bujes lineales SR-B, para aplicaciones que requieran clasificación de carga de hasta 13,700N (dinámica) y 29,400N (dinámica)
  • Bujes lineales tipo SR-BUU, con configuración de doble retenedor y doble sello

Para una lista completa de especificaciones de cada producto de la familia SR de soportes de guiado lineal, por favor descargue el catálogo de productos.
Para requerimientos adicionales de instalación y mantenimiento, descargue el catálogo de productos o contacte hoy mismo a un representante de ventas de NB por teléfono o correo electrónico.

ESTRUCTURA Y VENTAJAS

El retenedor en el NB Buje Lineal de Carrera Limitada y Rotatorio Tipo SR coloca los elementos de bola en formación zigzag.

La superficie interna del cilindro exterior recibe su acabado mediante esmerilaje de precisión, teniendo como resultado un suave movimiento de los elementos de bola. Casa uno de los elementos de bola es sujetado en un hoyo independiente y se logra el movimiento suave tanto en el movimiento rotativo como en el lineal. El retenedor mueve la mitad del largo del movimiento lineal, por lo tanto, el largo de carrera está limitado a aproximadamente el doble del largo que el retenedor puede recorrer dentro del cilindro externo. La carrera real debería estar limitada al 80% de la carrera máxima, de acuerdo a lo indicado en las tablas de dimensiones.

Alta Precisión

Se utiliza acero de soporte de cromo de alto carbono para el cilindro exterior. Es tratado con calor y aterrizado para lograr alta rigidez y precisión.

Peso Ligero y Ahorro de Espacio

El uso de una aleación de aluminio para el retenedor, y el cilindro exterior de pared delgada hacen que el BUJE LINEAL NB sea ligero y compacto.

Facilidad de Montura y Repuesto

La fabricación altamente precisa del BUJE LINEAL NB resulta en dimensiones uniformes, facilitando el remplazo de partes y la fabricación de armazones.

Lubricación

Un orificio de lubricación es incluído en cada ranura de aceite del cilindro externo, haciendo fácil la lubricación del BUJE LINEAL SR.

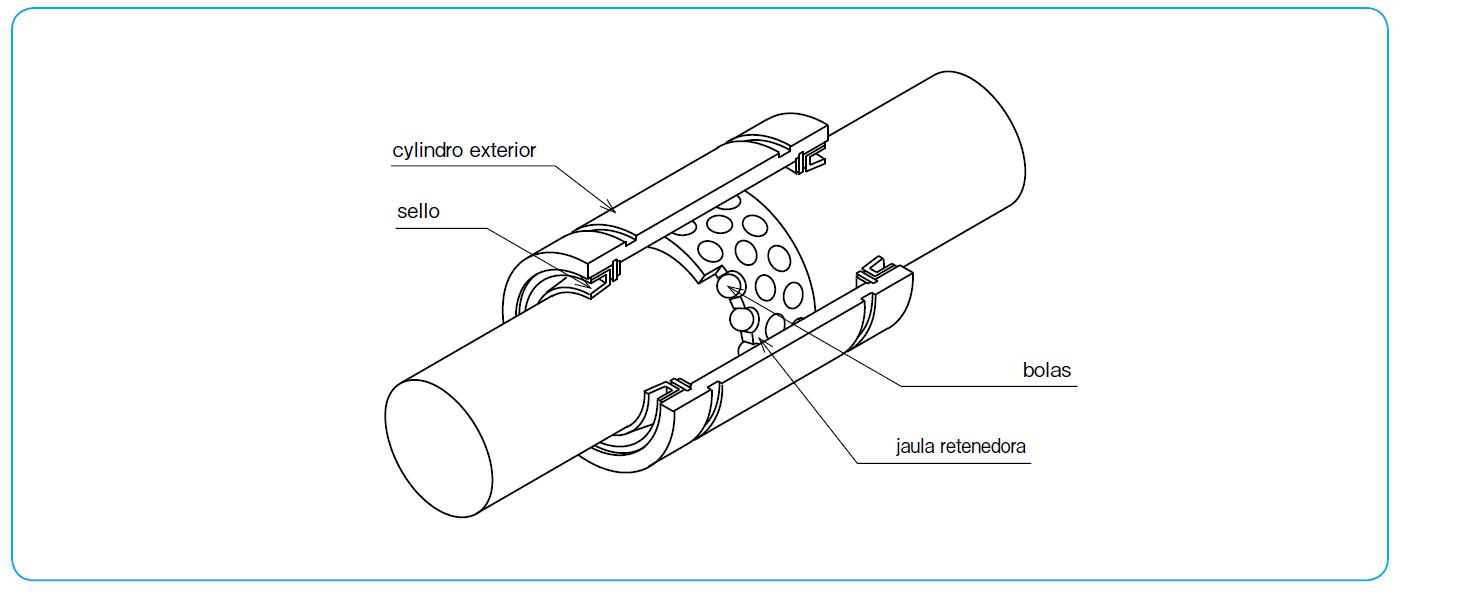

Estructura del BUJE LINEAL SR

Estructura del movimiento Lineal SR
