El mecanismo de movimiento lineal TOPBALL es un casquillo de bola lineal de alta capacidad de carga y de alineación propia, que incorpora muchas características únicas que lo convierten en una excelente elección para un amplio rango de aplicaciones. Los casquillos de bola lineales TOPBALL son frecuentemente utilizados en equipo automatizado de fábrica, instrumentos ópticos y de medición, y cualquier otra aplicación que requiera precisión, poco peso y bajo costo.
Buje Lineal de Alta Capacidad de Carga TOPBALL®
TOPBALL® Ultimate
TW-H Tipo
Cuatro veces más carga, 64 veces la vida de los Bujes Embalados estándar de NB
El NB TOPBALL Ultimate Tipo TW-H se añade a la serie TOPBALL de pulgadas.
Casquillo Lineal de Rendimiento Máximo
El nuevo plato de carga y cilindro exterior aumenta la capacidad de carga del TOPBALL Ultimate por 1.3 veces y la vida de viaje por 2.2 veces en comparación con el de casquillo de corredera convencional de NB. Este equivale a cuádruple de la carga, 64 veces la vida de viaje en comparación con el de correderas de casquillos convencionales de NB.

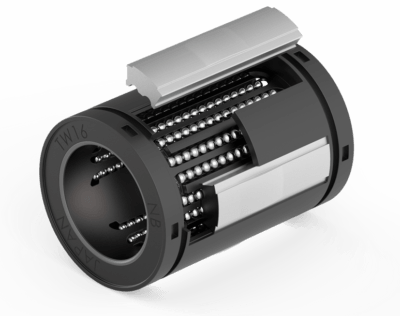

Estructura y Ventajas
El TOPBALL Ultimate está disponible actualmente en tamaños de pulgada de ¾” (tamaño 12) y 1” (tamaño 16). Mire como el TOPBALL Ultimate supera a los casquillos de correderas convencional de NB y otras en el mercado
TW 12H
| TW12H | Competidor | |||||
| (N) | (lbf) | (N) | (lbf) | |||
| Número de circulos de bolas | 10 | 10 | ||||
| Máxima Capacidad de Carga | Dinámico | C100 | 1850 | 416 | 1810 | 407 |
| C50 | 2340 | 526 | 2280 | 512 | ||
| Estát | C0 | 2060 | 463 | 2020 | 454 | |
| Mínima Capacidad de Carga | Dinámico | C100 | 1650 | 371 | 1610 | 362 |
| C50 | 2080 | 467 | 2030 | 456 | ||
| Estát | C0 | 1710 | 384 | 1670 | 375 | |
* Las capacidades de carga que están arriba mencionadas están basadas en el método de ISO. Las medidas reales se usan para calcular las capacidades de carga de otros fabricantes.
TW 16H
| TW16H | Competidor | |||||
| (N) | (lbf) | (N) | (lbf) | |||
| Número de circulos de bolas | 10 | 10 | ||||
| Máxima Capacidad de Carga | Dinámico | C100 | 3670 | 825 | 3370 | 757 |
| C50 | 4630 | 1041 | 4250 | 955 | ||
| Estát | C0 | 4060 | 912 | 3620 | 814 | |
| Mínima Capacidad de Carga | Dinámico | C100 | 3250 | 730 | 2990 | 672 |
| C50 | 4100 | 921 | 3770 | 847 | ||
| Estát | C0 | 3340 | 751 | 2980 | 670 | |
* Las capacidades de carga que están arriba mencionadas están basadas en el método de ISO. Las medidas reales se usan para calcular las capacidades de carga de otros fabricantes.
TOPBALL® Ultimate Tipos y Estructura

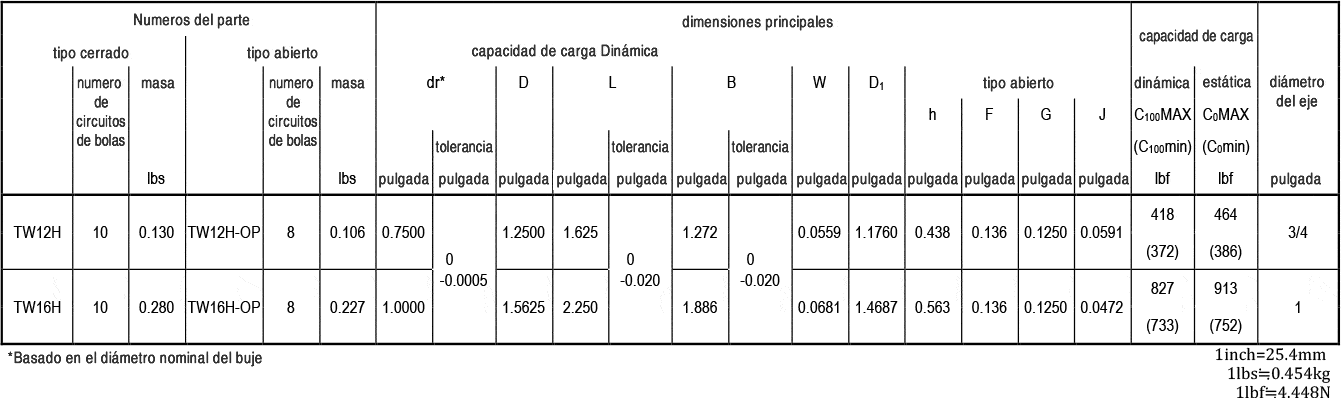

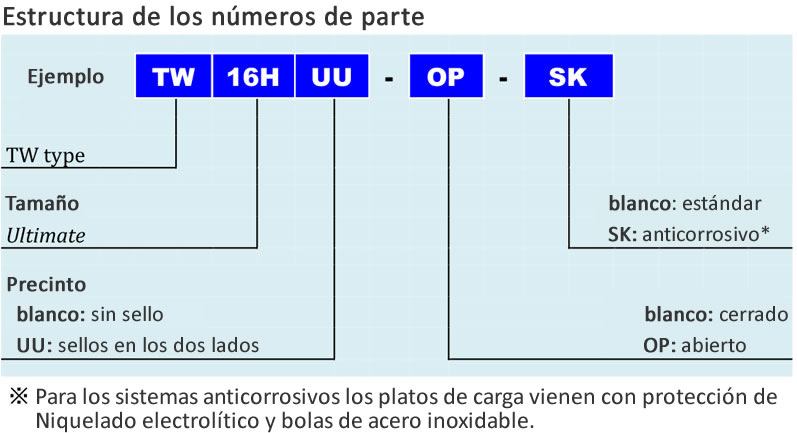

El TOPBALL Ultimate es actualmente disponible en los tamaños 12 y 16. Mire la tabla de abajo para información de los dimensiones y estructuras de los numeros de los partes.
Descripción del producto
El mecanismo de movimiento lineal TOPBALL es un casquillo de bola lineal de alta capacidad de carga y de alineación propia, que incorpora muchas características únicas que lo convierten en una excelente elección para un amplio rango de aplicaciones. Los casquillos de bola lineales TOPBALL son frecuentemente utilizados en equipo automatizado de fábrica, instrumentos ópticos y de medición, y cualquier otra aplicación que requiera precisión, poco peso y bajo costo.
Beneficios Clave en Breve
Los productos TOPBALL incorporan diversas características no encontradas en casquillos convencionales, incluyendo:
Platos de carga de alineación propia
Para evitar problemas causados por la montura o errores de maquinaria, o por desviación del eje, los platos de carga TOPBALL cuentan con extremos estrechados que compensan ligeros problemas de alineación. Esto asegura un desempeño más preciso con menos ajustes al instalar el producto.
Sellos flotantes
Un sello flotante ayuda a mantener la alineación a la vez que asegura que el plato de carga TOPBALL permanezca consistentemente en contacto con el eje. Lo mejor de todo, esto se logra sin afectar la forma o el largo del casquillo, haciendo a los soportes TOPBALL y los cojinetes lineales apropiados para diseños miniaturizados.
Espacio libre ajustable
Configure el soporte de casquillo de bola lineal TOPBALL para un requerimiento específico de su aplicación mediante sus platos de carga ajustables, para establecer el nivel de espacio libre deseado entre los componentes del eje y la bola.
Juntas, estas características únicas proveen a los soportes de cojinete lineal TOPBALL de muchos beneficios claves, incluyendo:
Mayor vida de viaje
De igual manera, mayores capacidades de carga también se traducen en una vida mayor de viaje. En comparación con los casquillos de bola lineales convencionales, los productos TOPBALL ofrecen una vida de viaje hasta 27 veces mayor.
Capacidad de carga más alta
Los platos de carga precisamente aterrizados permiten que TOPBALL brinde una capacidad nominal hasta tres veces mayor que los casquillos de bola lineales convencionales.
Velocidad más alta
TOPBALL es apropiado para uso en muchas aplicaciones de alta velocidad, incluyendo sistemas en movimiento de hasta 3m/s.
Para más información acerca de los beneficios de elegir los soportes lineales plásticos TOPBALL para su aplicación, contacte directamente a un representante NB.
Configuraciones Disponibles
Un diverso rango de productos soporta aplicaciones potenciales para los casquillos de bola lineal TOPBALL. La serie TOPBALL está disponible en configuraciones métricas (TK) y pulgadas (TW). Ambas incluyen casquillos lineales de tipo abierto y de tipo cerrado, al igual que el diseño de unidad de cojinete TOPBALL, el cual optimiza el desempeño para una tolerancia específica de perforación.
Montura y Mantenimiento
Los productos TOPBALL tienen diversas opciones de montura. Las unidades tipo TK deben ser puestas a presión en la perforación del armazón, sin aplicar fuerza excesiva o carga de golpe. Los componentes TOPBALL tipo TW ofrecen diversos métodos de montura de acuerdo con la aplicación que se requiera.
Usted puede utilizar los soportes de cojinete lineal TOPBALL de NB con ejes de alta precisión y armazones. Las variaciones en la aspereza, dureza y diámetro de la superficie, afectarán el desempeño y potencialmente reducirán la vida de viaje. Por favor consulte la información del producto para tolerancias recomendadas y otros requisitos de instalación.
ESTRUCTURA Y VENTAJAS
Capacidad de Carga Más Alta y Vida de Viaje Más Larga

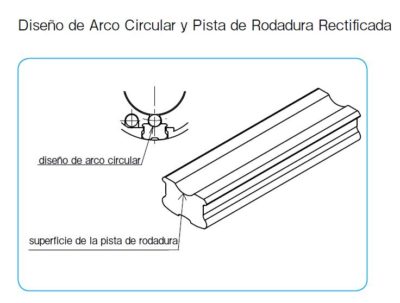

El plato de carga NB con diseño único provee contacto de arco circular a los elementos de bola, resultando en una mayor dispersión de la carga, permitiendo que el Casquillo Lineal TOPBALL proporcione hasta tres veces la capacidad de carga y por consiguiente 27 veces la vida de viaje mayor a un casquillo corredera convencional.
Capacidad de Auto Alineación
Los platos de carga son más delgados en los extremos para proveer un punto de pivote en el centro del plato. El centro actúa como un fulcro para compensar cualquier ligero problema de alineación entre el eje y la perforación del armazón que pueda ser causado por maquinado inexacto, errores de montura o desviación del eje.

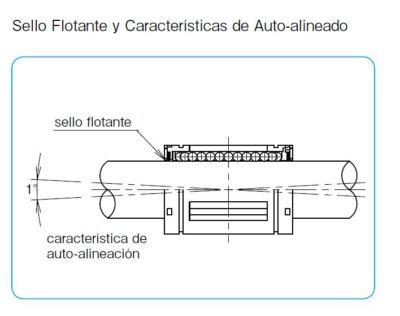

Sello Flotante
El diseño único de sello flotante de NB permite la auto alineación, a la vez que mantiene contacto igual y constante con el eje. Los sellos no aumentan el largo total del casquillo, permitiendo diseños más compactos.
Alta Velocidad
El Buje Lineal TOPBALL cumple con los requisitos de alta velocidad. La velocidad máxima es 180m/min.
Espacio Libre Ajustable
Los platos de carga de los Bujes Lineales TOPBALL están diseñados para “flotar” en la cubierta externa, lo cual permite espacio libre entre los elementos de bola y el eje para adecuarse de mejor manera a los requisitos de la aplicación.
Unidad TOPBALL – Soporte de Cojinete Lineal
Esta es una unidad alojada de Buje Lineal TOPBALL con cojinete. El cojinete tiene la tolerancia más apropiada de perforación que optimiza el desempeño de TOPBALL.
