Buje Lineal

El Buje Lineal NB es un buje lineal con un mecanismo que utiliza el movimiento rodante de elementos de bola. Debido a que el movimiento lineal es obtenido con un mecanismo simple, el buje lineal puede ser utilizado en un amplio rango de aplicaciones, incluyendo transportación, procesamiento de alimentos y equipo semiconductor de manufactura.

Descargar Catálogo
Descargar Datos CAD

Descripción del producto

Los bujes lineales NB proveen movimiento lineal suave utilizando el movimiento rodante de los soportes de bola. Para abarcar un rango más amplio de aplicaciones, diversos tamaños y configuraciones se encuentran disponibles. Usted puede encontrar los casquillos lineales NB en equipo de transporte, equipo de procesamiento de alimentos, equipo semiconductor de manufactura y otros sistemas que requieren movimiento suave y preciso.

Características Clave en Breve

El Buje Lineal NB consiste en un cilindro externo y retenedor de bola que aloja a los componentes del casquillo. Los beneficios clave del casquillo lineal NB incluyen:

  • Un eje redondo ahorrador de espacio que permite diseños más de componentes más pequeños, pesos totales más ligeros y otras ventajas de ingeniería.
  • Una superficie de canal de rectificado de precisión que minimiza el contacto con los elementos de bola, reduciendo la fricción y proporcionando movimiento lineal más suave.
  • Un sello de doble borde que reduce los derrames de grasa, a la vez que previene que el polvo y otras partículas externas dañen los componentes del casquillo.
  • Compatibilidad constante con un amplio rango de tipos de ejes.

NB fabrica una de las más completas lineas de bujes lineales en el mercado hoy en día, incluyendo los tipos de componente estándar y anti corrosión. Diversas opciones de materiales cubren los retos de trabajo de cualquier instalación, desde condiciones de ambiente difíciles que demandan retenedores de acero de maquinado de precisión, hasta aplicaciones de baja acústica y bajo costo en las que se prefiere construcción de resina.

Series de Productos

Para cumplir mejor con un rango más amplio de aplicaciones, NB fabrica tres series dimensionales primarias de bujes lineales:

1. Serie SW/SM/KB:

Las series SW/SM/KB son los bujes lineales estandarizados con tipos abiertos, cerrados y ajustables, con acho sencillo y doble, en tamaños de Pulgada, métrico Asiático y Métrico Europeo.

2. Serie de tipo Cojinete:

Un amplio rango de armazones de tipo cojinete se encuentran disponibles para los bujes lineales NB, incluyendo componentes tanto de resina como de acero maquinado. Cuando se unen de forma adecuada, usted puede contar con que obtendrá desempeño de alta precisión y bajo costo de los bujes lineales y los ensambles de cojinete NB.

3. Serie FIT:

Los productos de la serie FIT combinan un soporte de bujes lineales NB con un eje maquinado con precisión, para obtener un desempeño suave y altamente preciso.

Los bujes lineales NB se encuentran disponibles en los tipos de diseño estándar y con reborde. Para una lista completa de los productos disponibles — incluyendo las dimensiones, tolerancias y otras especificaciones detalladas — por favor descargue el catálogo de productos.

Para una lista completa de los productos disponibles, al igual que instrucciones detalladas de instalación y mantenimiento, por favor contacte a NB directamente.

El cilindro externo del Soporte de Buje Lineal contiene un retenedor de bola que está perfectamente diseñado para controlar la circulación de los elementos de bola, dando como resultado un movimiento lineal suave.

Mecanismo Compacto

Los Bujes Lineales NB utilizan un eje redondo para el eje guía, lo cual da como resultado ahorro de espacio, permitiendo así diseños compactos.

Baja Fricción

La superficie del canal tiene esmerilaje de precisión. Debido a que la superficie de contacto entre los elementos de bola y la superficie del canal es minimizada, el Soporte de Buje Lineal provee baja fricción en comparación a otros mecanismos de movimiento lineal.

Una Amplia Variedad de Formas y Métodos de Instalación

El Buje Lineal de NB está disponible en diversos tipos, cerrado estándar, de espacio ajustable, abierto, de reborde, etc., para distintas aplicaciones.

Serie GM

El Tipo GM/GW de Bujes Lineales hace un uso eficiente de componentes de resina, permitiendo así el lograr una reducción del peso total de 30~50% en comparación con los Soportes de Buje Lineal tipo SM/SW. La sección de retorno de bola está hecha de material de resina, lo cual sirve para una operación con poco ruido. Además, la eficiencia en costos expande el uso de los casquillos lineales para muchas aplicaciones.

Selección Acorde al Ambiente

El Buje Lineal NB está disponible en los tipos estándar y anticorrosión. Las opciones disponibles incluyen retenedor de acero adecuado para usar en ambientes severos, y retenedor de resina para requisitos de poca acústica y bajo costo. Otras opciones pueden ser especificadas de acuerdo a los requisitos de la aplicación.

Serie de Tipo Cojinete:

La serie de tipo Cojinete es una unidad de Buje Lineal y un armazón de tipo bloque. Una variedad de tipos de bloque se encuentran disponibles, tales como bloques de precisión, bloques hechos de resina, y unidades de costo eficiente. Cada uno contribuye a una mejor precisión, peso más ligero, y bajo costo y ahorro en tiempo de diseño, respectivamente.

Compatibilidad

El Buje Lineal NB es totalmente compatible con una variedad de tipos de ejes.

Serie FIT

La serie FIT es una combinación de Soporte de Buje Lineal y un eje de precisión. El mejor acoplamiento, entre el vLineal y el Eje, logra un desempeño suave y de alta precisión, logrando así cumplir con los requisitos del cliente.

Estructura Básica del Soporte de Buje Lineal (SM, KB, SW)

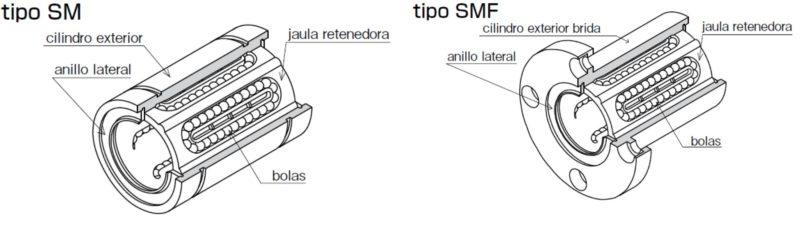

Estructura Básica de Movimiento Lineal NB (SM, KB, SW)

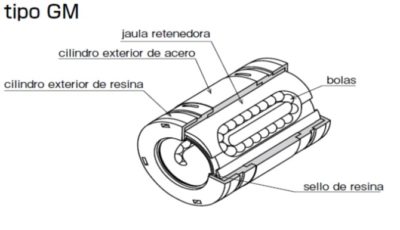

Estructura Básica de Movimiento Lineal NB tipo (GM)

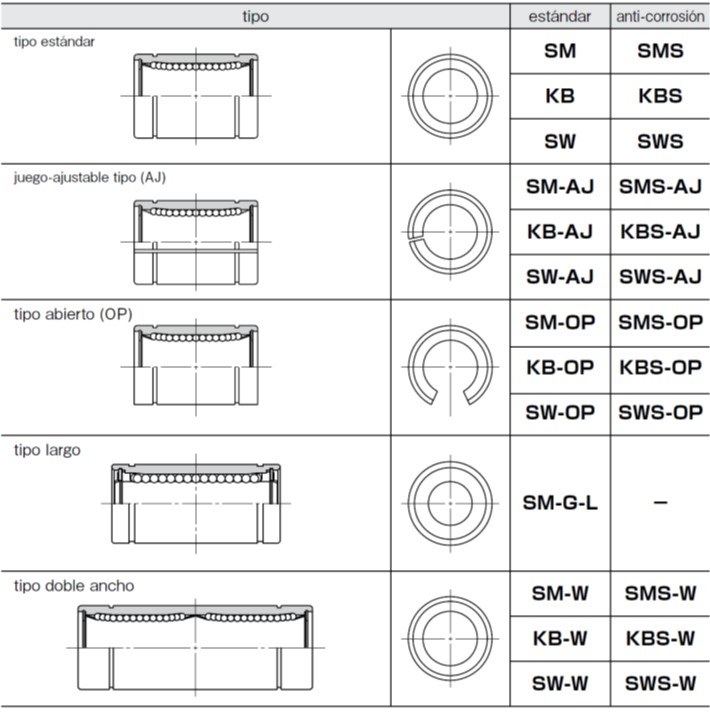

Tipo (1) Estándar

NB Slidebush Tipo (1)

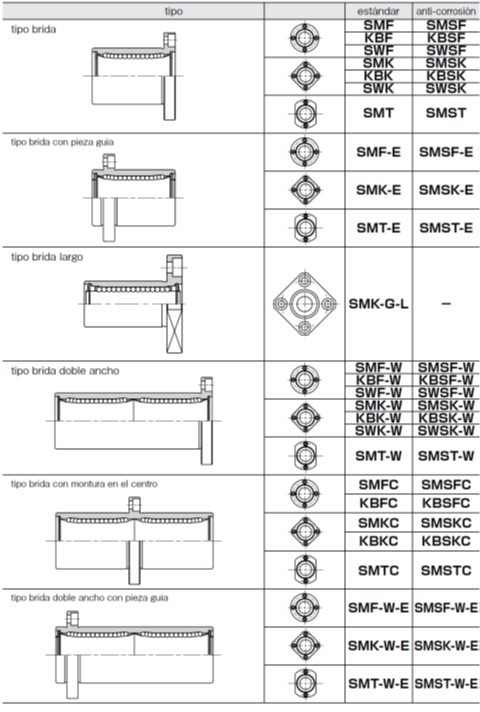

Tipo (2) Brida

NB slidebush tipo brida

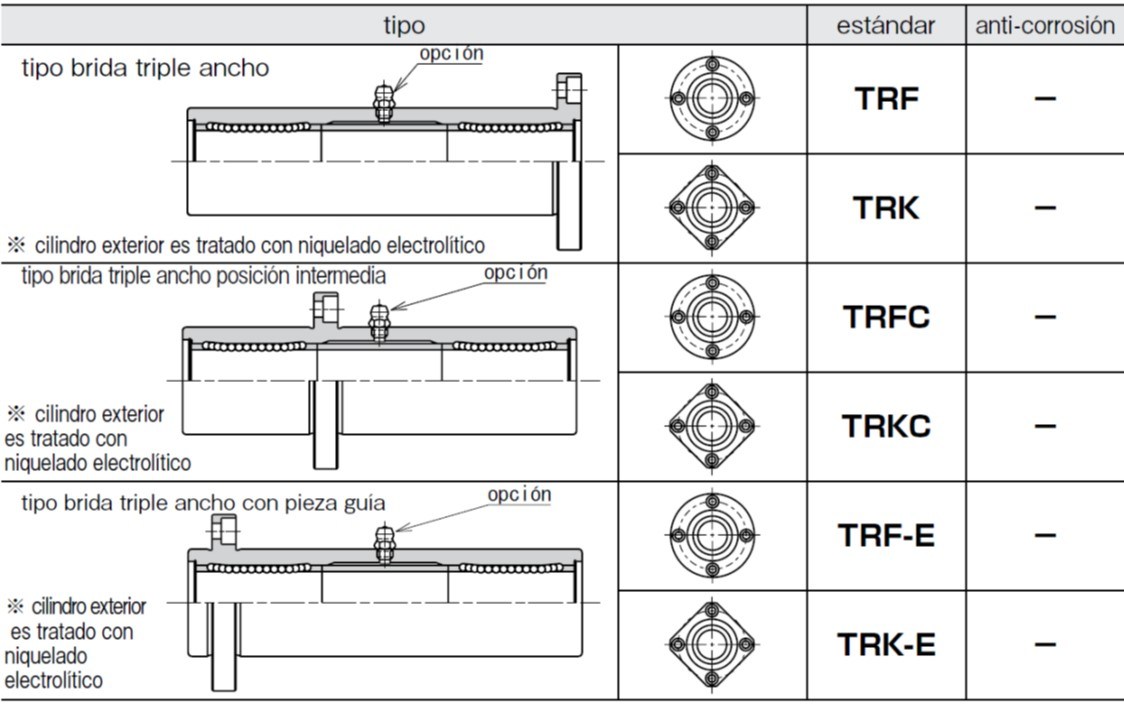

Tipo (3) Brida Triple Ancho

NB slidebush tipo brida triple ancho

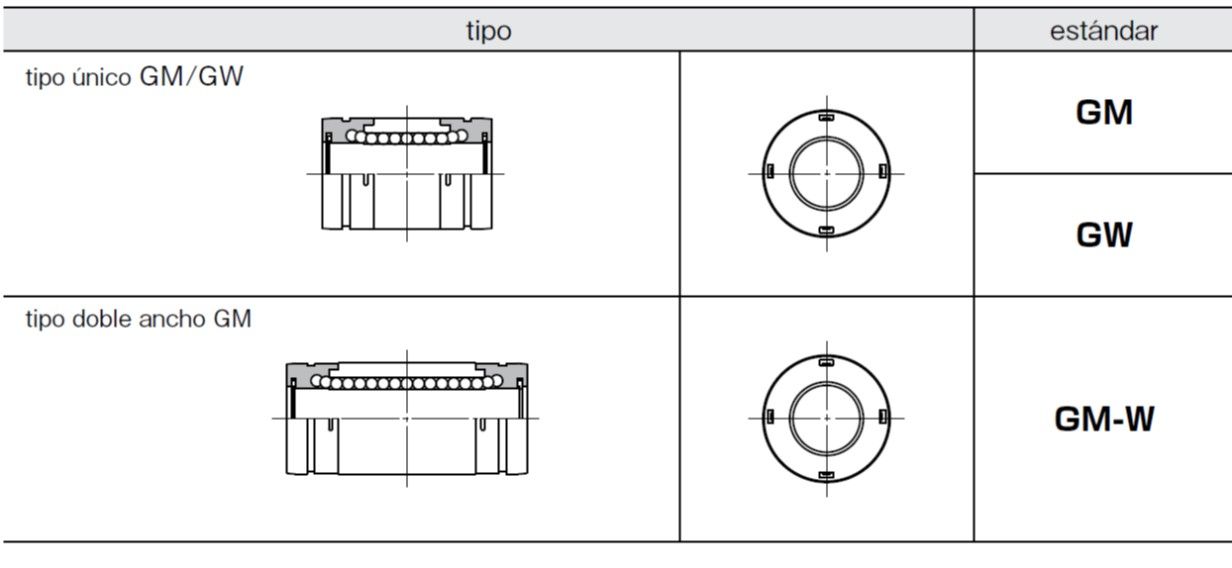

Tipo (4) Series GM

NB slidebush Series GM
