Eje Nervado de Bola – Tipo SSP

El EJE NERVADO DE BOLA NB es un mecanismo de movimiento lineal que utiliza el movimiento recirculante de los elementos de bola que pueden sostener cargas y transferir torque ya sea de forma simultánea o independiente. Puede ser utilizado en una amplia gama de aplicaciones, incluyendo robóticas y de equipo de transporte.

Download Catalog
Download CAD

Categoría:

Descripción del producto

Los ejes nervados de bola NB son utilizados en un amplio rango de aplicaciones, incluyendo robótica, equipo de transporte y otra maquinaria en donde sea necesario sostener cargas pesadas a la vez de transferir torque de forma suave. Diversos modelos se encuentran disponibles, incluyendo varias configuraciones de tuercas y ejes.

Características Clave en Breve

Los ejes nervados de bola NB constan de un ensamblaje de eje y tuerca. El eje cuenta con ranuras de canal. El ensamblaje de tuerca consiste de un cilindro externo, retenedor, aros laterales y elementos de bola. Este tipo de configuración ofrece muchas ventajas, como:

  • Movimiento suave confiable con una tuerca ranurada y eje especialmente diseñados.
  • El alta capacidad de carga y la larga vida de recorrido se logran gracias a grandes áreas de contacto con bolas y ranuras maquinadas que mantienen un radio cercano entre el los componentes de tuerca y eje.
  • Alta capacidad de transmisión precisa de torque con un efectivo ángulo de contacto entre los elementos de bola y el eje
  • Precargas ajustables que pueden ser configuradas para proporcionar rigidez más alta y precisión de posicionamiento
  • El desempeño de movimiento en altas velocidades se logra con un diseño de cilindro externo bien balanceado y compacto

Configuraciones y Aplicaciones

Para soportar un rango más amplio de instalaciones y aplicaciones, NB frabrica diversas tuercas ranuradas de bola distintas:

  • Tuercas ranuradas tipo cilíndricas SSP/SSPS con una ranura de llave y una llave especial
  • Tuercas ranuradas tipo cilíndricas SSPM sin una ranura de llave, con láminas cerradura
  • Tuercas ranuradas especiales tipo cilíndricas compactas SSP-AM/SSPS-AM con un avellanado y llave especial
  • Tuercas ranuradas con reborde SSPF/SSPFS
  • Tuercas ranuradas con reborde SSPT con reborde de corte de dos lados

También podemos elaborar ejes para especificaciones puntuales. Todos los soportes de tuerca de eje nervado de bola NB cuentan con sellos laterales estándar para protección contra el polvo. Para más información sobre cada producto, descargue en catálogo de ejes nervados de bola NB o comuníquese directamente con un representante de ventas.

Para información acerca de las clasificaciones de carga, cálculos de vida de componentes y otros temas técnicos, por favor consulte el catálog de tuercas de eje nervado de bola NB, el cual incluye especificaciones detalladas para todos los componentes de tuerca y ejes. También puede proporcionar su correo electrónico paradescargar diseños CAD en 2D y 3D para cualquiera de nuestros productos.. . ¿Tiene alguna pregunta adicional sobre los ejes nervados de bola NB y sus posibles aplicaciones? Llame o envíe un correo electrónico a uno de nuestros representantes hoy mismo.

ESTRUCTURA Y VENTAJAS

El EJE NERVADO DE BOLA NB consiste de un eje con ranuras de canal y una tuerca ranurada. La tuerca ranurada consiste de un cilindro externo (cuerpo principal), retenedor, aros laterales y elementos de bola que están diseñados y fabricados para lograr un movimiento suave y confiable.

Alta Capacidad de Carga y Larga Vida de Viaje

Las ranuras de canal son maquinadas para un radio cercano al de los elementos de bola. El área mayor de contacto de bola resulta en una capacidad alta de carga y una larga vida de recorrido.

Facilidad de Maquinaria Personalizada Adicional

Debido a que se utiliza un eje redondo con ranuras de canal, los ejes del EJE NERVADO DE BOLA NB pueden ser elaborados fácilmente para especificaciones muy puntuales.

Amplia Variedad de Configuraciones

Se encuentran disponibles ejes de tamaños con diámetros desde 4mm hasta 100mm. Algunos tipos de tuerca ranurada se encuentran disponibles: tipos cilíndricos (SSP/SSPM), tipos de reborde (SSPF/SSPT ), y tipos de bloque (SSPB). También está disponible la opción de material de Acero inoxidable (SUS440C o equivalente). Pueden ser especificados para adaptarse a diversas aplicaciones.

Transmisión de Torque de Alta Precisión

Debido al efectivo contacto de ángulo entre las ranuras de canal y las bolas, el EJE NERVADO DE BOLA NB puede transferir un torque grande. Ajustando la precarga es posible obtener una más alta rigidez y precisión de posicionamiento.

Movimiento de Alta Velocidad y Rotación de Alta Velocidad

El cilindro externo es compacto y bien balanceado, resultando en buen desempeño a velocidades altas.

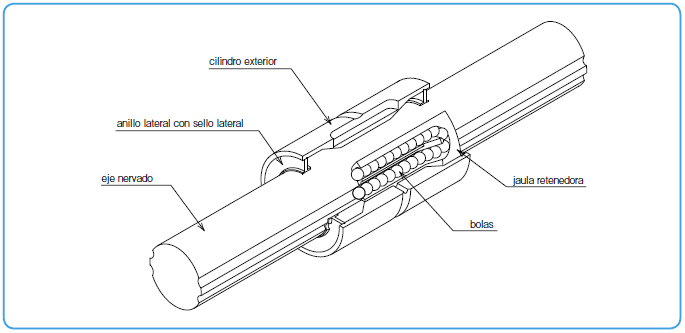

Estructura Básica del EJE NERVADO DE BOLA NB

SSP形の構造

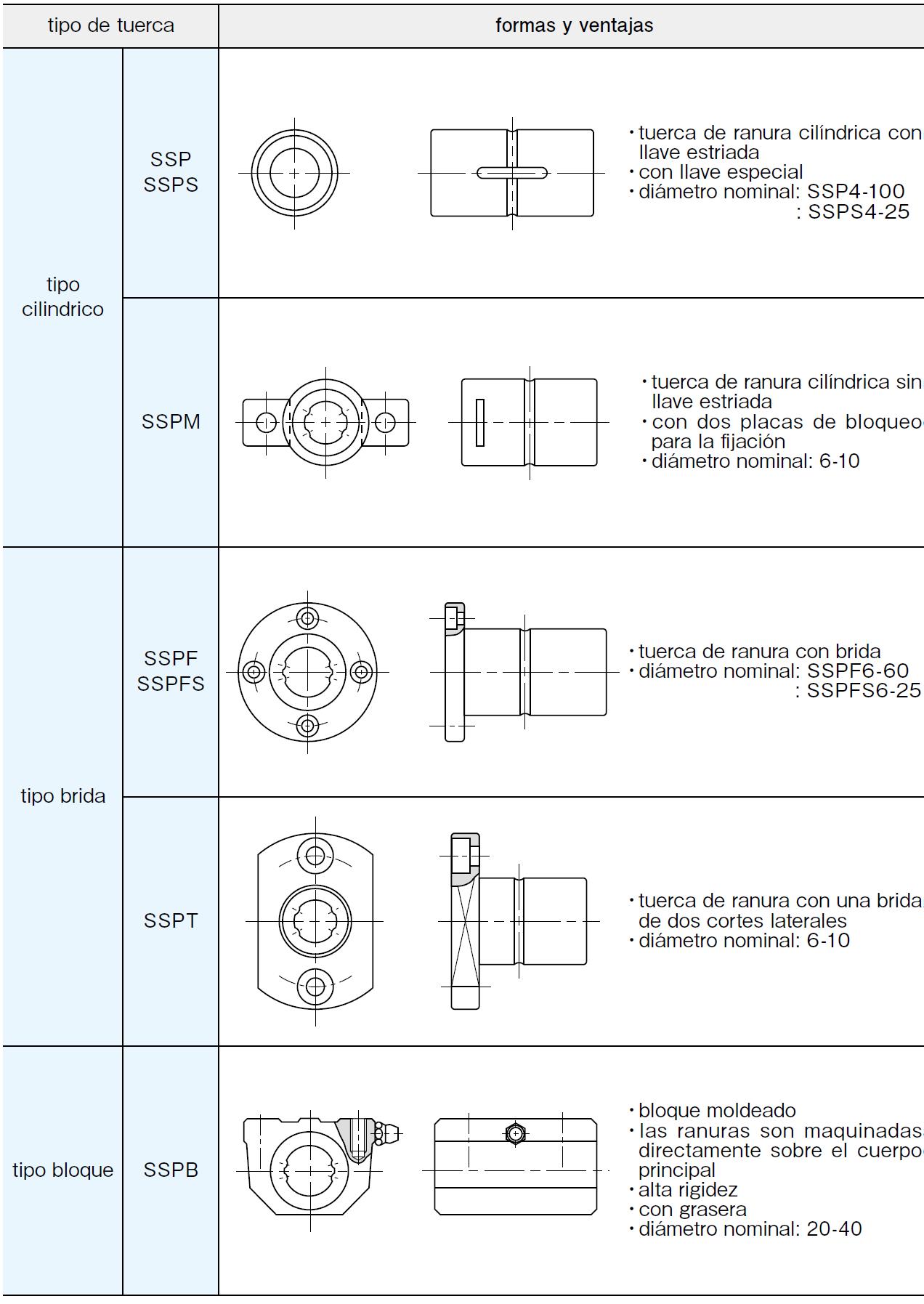

TIPOS DE SPLINE NUT

Una amplia variedad de diseños de tuerca estriada están disponibles y todas las tuercas spline vienen con sellos secundarios como una característica estándar.
