Eje Nervado de Bola – Tipo SPLFS

El EJE NERVADO DE BOLA DE CARRERA tipo SPLFS es un soporte de movimiento lineal de alta precisión con una carrera limitada, a la cual se le puede aplicar tanto carga radial como torque al mismo tiempo. Opera con con una fricción dinámica extremadamente pequeña.

Descargar Catálogo
Descargar Datos CAD

Descripción del producto

El EJE NERVADO DE BOLA DE CARRERA consiste de una tuerca y un eje, ambos con ranuras de canal.

La tuerca ranurada con reborde consiste de un cilindro externo, retenedor, aros laterales y elementos de bola. Debido a que el retenedor en la tuerca está equipado con bolsas de bola, los elementos de bola no tienen contacto entre sí, lo cual permite un movimiento lineal suave. La carrera está limitada, ya que el retenedor no es de tipo circulante. Para una operación normal, se recomienda considerar 80% de la carrera máxima mostrada en la tabla de dimensión como el largo real de carrera.

Fricción Dinámica Extremadamente Pequeña y Bajo Ruido

Los elementos rodantes son separados por las bolsas de bolas para que no tengan contacto entre sí. El largo de carrera es limitado, pero se obtiene una fricción dinámica extremadamente pequeña y bajo ruido debido a que los elementos rodantes no circulan.

Tipo Completamente de Acero Inoxidable

Debido a que todos los componentes están hechos de acero inoxidable, este eje nervado de bola de carrera tiene una excelente resistencia a la corrosión y al calor (temperatura de operación: -20 a 140℃). Es ideal para aplicaciones de cuartos limpios o de vacío.

Tamaño Compacto

Con la tuerca alrededor de un 20% más pequeña que la de los ejes nervados de bola convencionales, contribuye al ahorro de espacio.

Lubricación

Una ranura de lubricante y dos hoyos de lubricación son incluídos en la superficie externa de la tuerca, lo cual permite un fácil diseño de reabastecimiento de lubricante.

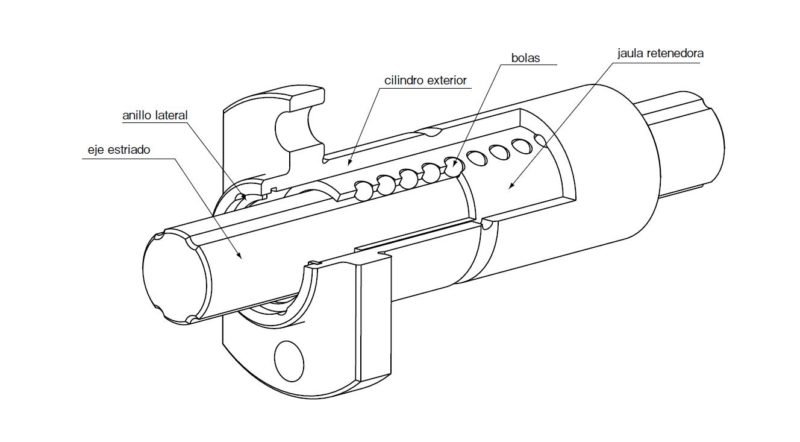

Estructura del tipo SPLFS

Estructura de tipo SPLFS
