Eje Nervado de Bola Rotativo Tipo SPR

El EJE NERVADO DE BOLA ROTATIVO NB puede ser utilizado tanto para movimiento rotacional como lineal. Las aplicaciones incluyen robots SCARA, el eje vertical de equipo de ensamblado, herramientas de carga, cargadores, etc.

Download Catalog
Download CAD

Categoría:

Descripción del producto

Usted puede utilizar los ejes nervados de bola rotativos en muchas aplicaciones que requieran movimiento lineal y/o rotativo, tales como cambiadores automáticos de herramienta, robots SCARA y equipo de ensamblado de levantar y colocar. Su diseño único incluye una tuerca ranurada con una porción rotativa que se mueve mediante rodillos cruzados. Esta configuración ofrece muchas ventajas, incluyendo alta precisión y una substancial reducción en costos de instalación.

Video Presentación de los Ejes Nervados de Bola

Por favor vea el video para conocer más sobre la serie de los Ejes Nervados de Bola y Ejes Nervados de Bola Rotativos de NB.

Características Clave en Breve

Los ejes nervados de bola NB proveen movimientos lineales y rotativos utilizando una combinación de tuerca ranurada y un diseño de soporte de rodillo cruzado rotativo. Los ejes nervados cuentan con ranuras en forma de arco tanto en el eje como en la porción interna del cilindro. Estas ranuras son cercanas en diámetro al de los soportes de bola, permitiéndoles transportar una carga alta en un movimiento lineal. Algunas características notables de este tipo de diseño son:

Mayor capacidad de carga

El mecanismo rotativo a lineal de los ejes nervados de bola NB pueden manejar típicamente 10 veces la carga de un casquillo de bola tradicional, lo cual mantiene un solo punto de contacto en todo momento.

Mayor vida de viaje

Utilizando la superficie grande de contacto de bola de las ranuras en forma de arco, la vida de viaje es extendida hasta 700 veces (en comparación con los casquillos de bola convencionales).

Menor número de partes

De igual manera, proporcionando movimiento tanto lineal como rotativo, los ejes nervados de bola NB desempeñan de forma efectiva el trabajo de dos componentes. Además de permitir dispositivos más pequeños, esto también minimiza el número de partes requeridas, lo cual le ahorra dinero y reduce la necesidad de mantenimiento.

Mayores oportunidades de miniaturización

Los ejes nervados de bola NB cuentan con una configuración de eje sencillo que, en comparación con los sistemas de doble eje de la mayoría de los casquillos de bola, permiten sistemas más pequeños y ligeros en general.

Alta Precisión

Los rodillos cruzados de los ejes nervados de bola NB proveen una precisión excepcional en cualquier aplicación en la que sea necesaria esta característica.

Más alta rigidez

El diseño compacto de los ejes nervados de bola NB no sacrifica la rigidez, gracias a su estructura de circuito de bola de cuatro filas.

Para una lista completa de instrucciones de operación y especificaciones técnicas, por favor descargue el catálogo de producto o consulte con un representante de NB hoy mismo.

La tuerca del EJE NERVADO DE BOLA ROTATIVO NB consiste en una tuerca ranurada y una porción rotativa que utiliza rodillos cruzados.

Número Reducido de Partes

Debido a su construcción de cuerpo sencillo que consiste del elemento rotativo y el elemento nervado, el número de partes se reduce de forma que los errores acumulados también se reducen.

Alta Rigidez

El uso de los rodillos cruzados y la estructura de circuitos de bola de 4 filas provee alta rigidez a pesar del diseño compacto.

Compacta y Ligera

Los rodillos cruzados son directamente adheridos al cilindro externo del eje nervado de bola, dando como resultado un diseño compacto y ligero.

Reducción Considerable en Costos de Instalación

El uso de los rodillos cruzados mantiene el grosor del armazón al mínimo, haciendo ligero el eje nervado de bola y fácil de instalar.

Alta Precisión

Los rodillos cruzados aseguran el posicionamiento preciso en la dirección rotativa.

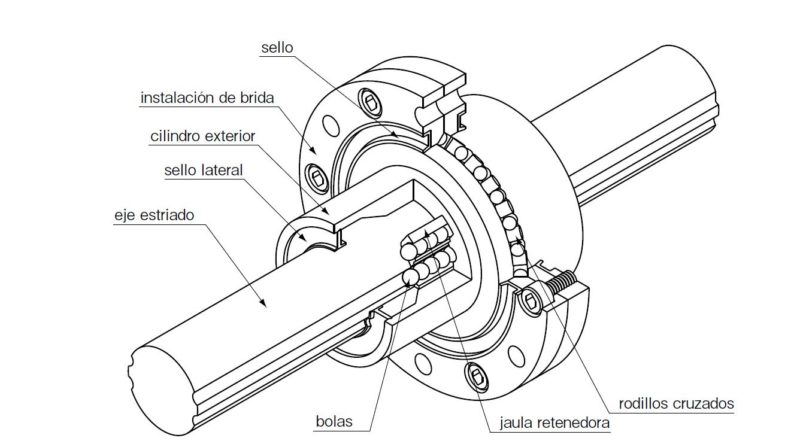

Estructura del EJE NERVADO DE BOLA ROTATIVO NB
