Eje Nervado Roscado de Bolas SPBR/SPBF

¡Un solo eje hace posible el posicionamiento, el movimiento lineal y rotatorio!

Download Catalog
Download CAD

Categoría:

Descripción del producto

El Eje Nervado Roscado de Bolas NB consiste en una tuerca Roscada de Bolas y una tuerca de Eje Nervado de Bolas de alta precisión y rigidez adheridas al eje perteneciente al Eje Nervado Roscado de Bolas que tiene una ranura roscada y ranuras del eje nervado. El tipo SPBR tiene una tuerca Roscada de Bola Rotativa y una tuerca de Eje Nervado de Bola Rotativa. La tuerca Roscada de Bola Rotativa es una integración de la tuerca roscada de bola y los soportes de contacto angular. La tuerca de Eje Nervado de Bola Rotativa es una integración de la tuerca de eje nervado de bola y los soportes de contacto angular. El tipo SPBF tiene una tuerca Roscada de Bola Rotativa y una tuerca de Eje Nervado de Bola.


Un solo eje del Eje Nervado Roscado de Bolas NB puede proveer posicionamiento, movimiento lineal y rotativo al igual que movimiento espiral combinado.


Las aplicaciones más comunes son el robot SCARA, maquinaria de ensamblaje, cargador, etc.

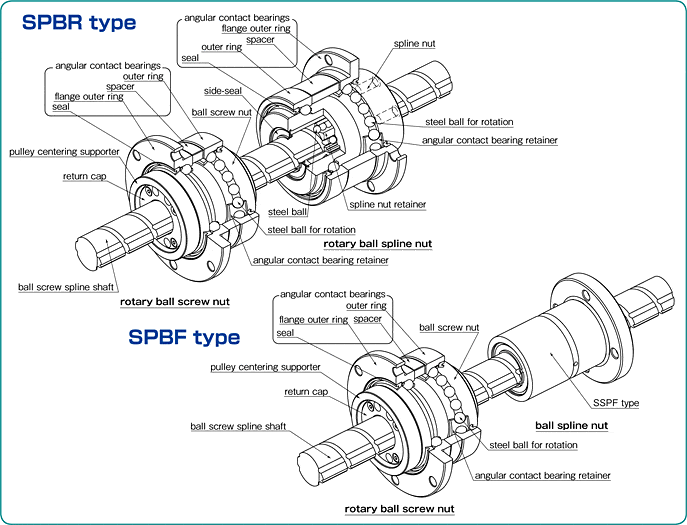

Figura 1 Estructura del tipo SPBR, tipo SPBF

PRECARGA

La precarga es propiamente ajustada para la tuerca roscada de bola, tuerca ranurada y los soportes de contacto angular. Por favor contacte a NB para más especificaciones sobre la precarga.

PRECAUCIONES DE MANEJO

Por favor no ajuste el espaciador. El espaciador está ajustado para dar un espacio adecuado para la mejor condición de precarga.

Por favor no remueva la tuerca Roscada de Bola Rotativa del eje. No hay retenedor de bola en la tuerca Roscada de Bola Rotativa.

Por favor utilice el soporte de centrado de polea cuando se esté uniendo la polea con la tapa de retorno.

Exactitud

Se mide la precisión de la ranura del tornillo de bola NB en los puntos mostrados en la figura 2.

MODELO DE MOVIMIENTO DEL TIPO SPBR

Un conjunto de tipo SPBR puede manejar movimiento lineal, giratorio y espiral.

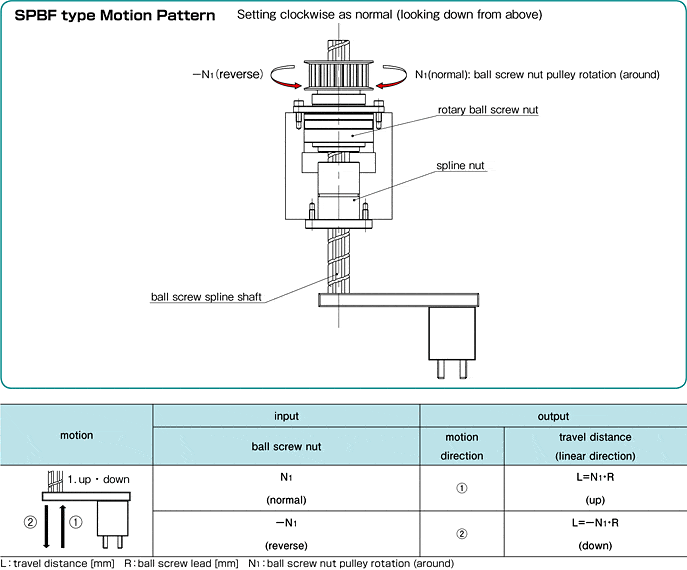

PATRON DE MOVIMIENTO DEL SPBF

El tipo SPBF puede manejar movimiento lineal.

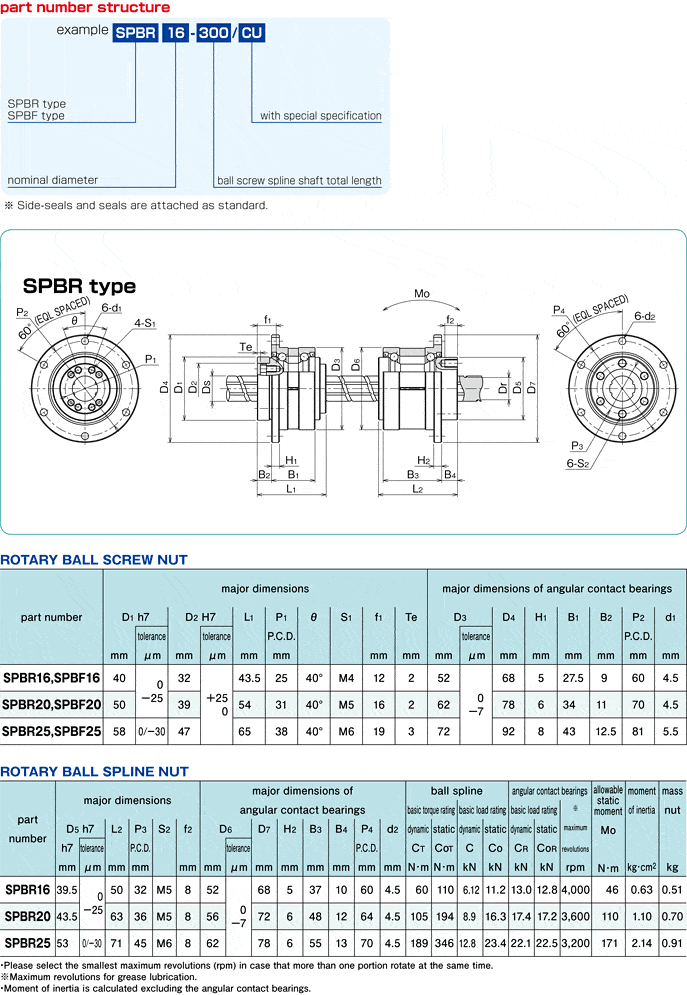

Composición

Composición
