Serie de Tabla de Corredera

La TABLA DE CORREDERA NB es una tabla de precisión equipada con vías de corredera de rodillo cruzado. Sus características de alta precisión y poca fricción, la hacen muy adecuada para uso en máquinas de ensamblajes automáticos electrónicos, dispositivos de medición óptica, etc.

Download Catalog
Download CAD

Descripción del producto

Las tablas de rodillo cruzado NB cuentan con un desempeño de alta precisión y poca fricción que las hacen apropiadas para aplicaciones tales como máquinas de ensamblaje de electrónicos, dispositivos de medición óptica, y más. Cuentan con el sistema STUDROLLER™, un mecanismo sofisticado único en los productos NB que previene el deslizamiento de caja y otros daños que comunmente ocurren con el paso del tiempo.

Video de Presentación de la Tabla de Rodillo Cruzado con Anti Deslizamiento de Caja

Por favor reproduzca el video para conocer el Innovador Sistema STUDROLLER Anti Deslizamiento de Caja.

Beneficios y Características en Breve

Todas las tablas de rodillo cruzado NB cuentan con un mecanismo de riel de cama, tabla y rodillo cruzado especialmente diseñado para trabajar en conjunto. Las ventajas principales de esta configuración incluyen:

Precisión mejorada

Incluso en ambientes de alto desempeño. Los componentes maquinados con precisión brindan un movimiento lineal exacto sin deslizamientos con el paso del tiempo

Fricción más baja

debido a su mecanismo no recirculante que estabiliza el desempeño a lo largo de un amplio espectro de velocidades.

Menor huella

ya que logra capacidades de carga hasta 2.3 veces mayores que la de otros productos de su clase, al igual que características mejoradas de rigidez.

Fácil instalación

Con hoyos estandarizados de montura y sin necesidad de ajustes.

Categorías y Configuraciones

Los beneficios arriba mencionados son complementados mediante una diversa línea de productos que ofrecen equipo para aplicaciones específicas. Los rodillo de tabla cruzados NB actualmente disponibles son:

NVT

tablas de rodillo cruzado anti desplazamientos, las cuales usan el sistema de rodillo NV que consiste en cuatro rieles, dos retenedores R y ocho piezas en extremos, al igual que una combinación de tabla y cama que ha sido especialmente diseñada para una mejor exactitud sin la necesidad de ajustes de precarga.

NVTS

tablas de rodillo cruzado anti desplazamientos, las cuales poseen todas las características y funcionalidades de los productos NVT, pero utilizan una combinación de soportes de acero inoxidable/resina (tipo NVS), al igual que una cama o tabla de aluminio, para instalación en ambientes corrosivos o de cuarto limpio.

NYT

tablas de rodillo cruzado compactas anti desplazamientos, las cuales ofrecen el mismo perfil que los productos NYT, al mismo tiempo que cuenta con una construcción de acero inoxidable/resina que provee propiedades adicionales anti corrosivas.

NYTS

mesas compactas de rodillos cruzados anti-fluencia, que ofrecen el mismo perfil que los productos NYT mientras que cuentan con una construcción de acero inoxidable / resina que proporciona propiedades anticorrosivas adicionales.

SVT

tablas de corredera de rodillo cruzado, las cuales contienen soportes de rodillo SV que cuentan con cajas de rodillo colocadas en una formación de cruz para minimizar la fricción.

SVTS

tablas de corredera de rodillo cruzado, las cuales cuentan con camas y tablas de aluminio, al igual que con el sistema de soporte de rodillo SVS anti corrosión.

SYT

tablas de corredera de rodillo cruzado compactas, las cuales son la versión más delgada de los productos de rodillo cruzado SVT, diseñadas para un equipo compacto que requiere peso y espacio reducido.

SYTS

tablas de corredera de rodillo cruzado compactas, las cuales tienen el más delgado diseño SYT, pero ofrecen propiedades adicionales anti corrosivas gracias a una construcción completa de acero inoxidable.

Además de los productos arriba mencionados, podemos fabricar una tabla de rodillo cruzado personalizada para cumplir con los requisitos de su proyecto, ya sea que involucre agregar una cabeza de micrómetro o realizar cualquier otro ajuste a nuestros diseños básicos. Para más información, contacte directamente a un representante de NB. También puede encontrar listados detallados de productos y especificaciones descargando el catálogo.

ESTRUCTURA Y VENTAJAS

La TABLA DE CORREDERA NB consiste en una VÍA DE CORREDERA ensamblada entre una tabla maquinada de forma precisa y una base. Los tapones son provistos dentro de la tabla.

Alta Precisión

La superficie de montura de la tabla y la base tienen acabados de precisión para asegurar un movimiento lineal de alta precisión, dando como resultado un movimiento de alto desempeño.

Baja Fricción

Su mecanismo no recirculante provee movimiento estable desde bajas hasta altas velocidades.

Compacta y de Alta Rigidez

Habiendo sido diseñada de forma compacta, la TABLA DE CORREDERA NB mantiene las características de capacidad alta de carga y alta rigidez.

No se Requiere Ajustes

La tabla es cuidadosamente ensamblada para optimizar la precisión y la precarga, puede ser utilizada inmediatamente sin ningún ajuste adicional.

Facilidad de Montura

Se proporciona hoyos de montura estandarizados en la tabla y la cama. Se puede lograr movimiento lineal de alta precisión simplemente con montarla.

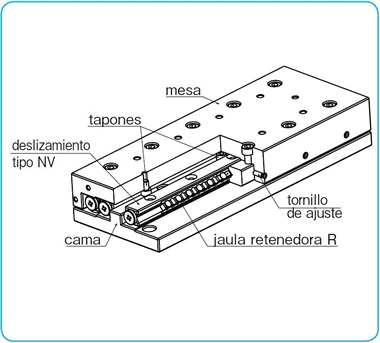

La TABLA DE CORREDERA tipo NVT incorpora la VÍA DE CORREDERA tipo NV. La tabla y cama han sido elaboradas con precisión para proporcionar un alto grado de exactitud, y que el producto pueda ser utilizado sin necesidad alguna de molestos ajustes de precisión o precarga.

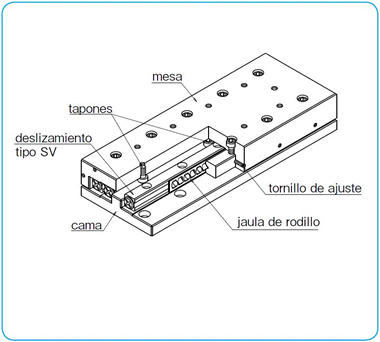

En la TABLA DE CORREDERA tipo SVT, la VÍA DE CORREDERA tipo SV se encuentra colocada entre una cama y una tabla de acero precisamente maquiladas.
En el tipo SVTS, la VÍA DE CORREDERA tipo SVS anti corrosión se encuentra colocada entre una cama y una tabla de aluminio precisamente maquiladas.

El tipo SYT/SYTS es una TABLA DE CORREDERA delgada y compacta. En cuanto a los hoyos de montura, se encuentran disponibles el tipo estrechado y el contrataladrado (tipo D).
La TABLA DE CORREDERA tipo SYTS anti corrosión está fabricada con componentes completamente de acero inoxidable, haciéndola adecuada para uso en cuartos limpios.
