El Eje Nervado Rotativo Tipo SPB

El EJE NERVADO DE BOLA ROTATIVO NB puede ser utilizado tanto para movimiento rotacional como lineal. Las aplicaciones incluyen robots SCARA, el eje vertical de equipo de ensamblado, herramientas de carga, cargadores, etc.

Download Catalog
Download CAD

Categoría:

Product Description

ESTRUCTURA Y VENTAJAS

El Eje Nervado Rotativo tipo SPB combina una tuerca con ranura y un conjunto de rodamientos de contacto angular en un conjunto compacto, de alta precisión y alta velocidad de rotación, proporcionando movimiento lineal y de rotación al mismo tiempo.

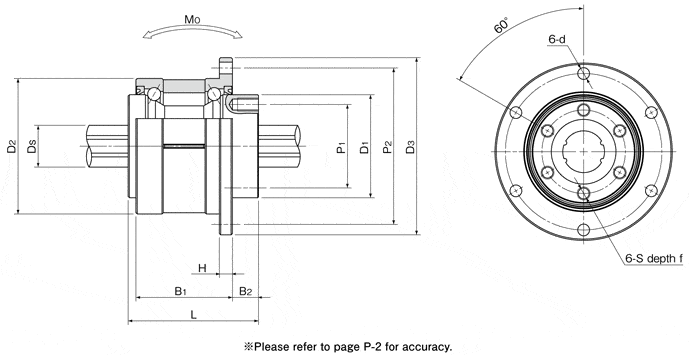

Estructura del SPB

Structure of SPB

Carga Previa

La cantidad de holgura y precarga para la tuerca estriada se expresa en términos de holgura en la dirección de rotación. Están disponibles tres niveles de precarga: estándar, ligero (T1) y medio (T2).
La precarga es ajustada apropiadamente por el espaciador para los cojinetes de contacto angular.

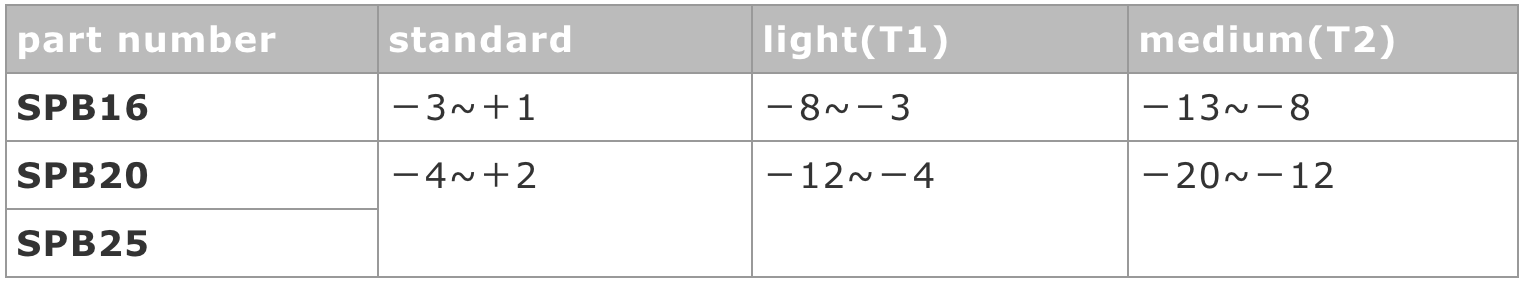

Tabla 1 Precarga y holgura en la dirección de rotación (movimiento lineal) – unit/μm

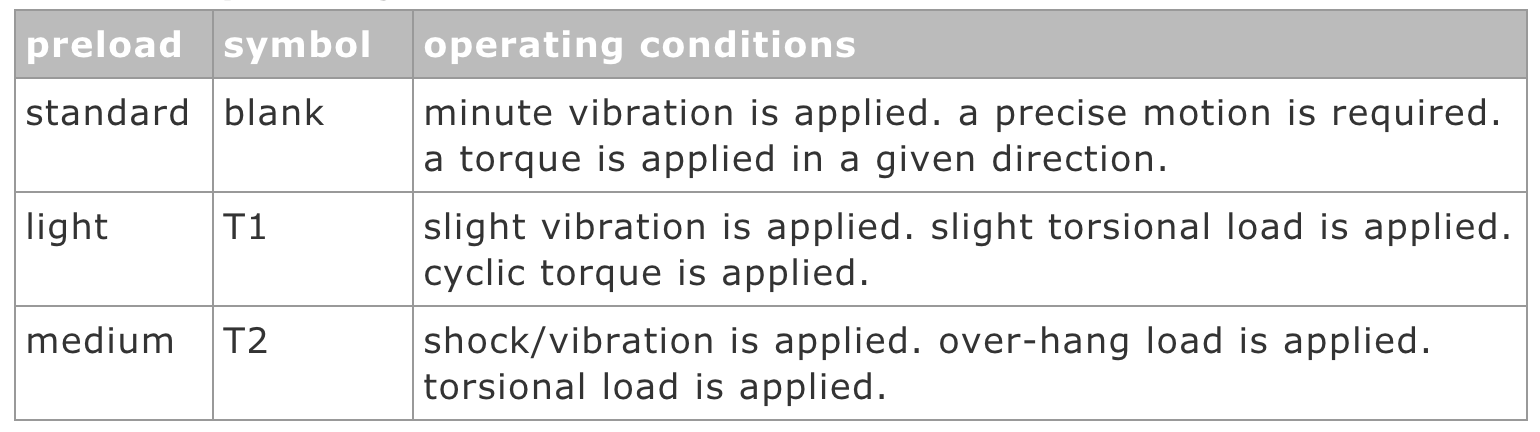

Table 2 Operating Conditions and Preload

※PRECAUCIÓN DE MANIPULACIÓN
El espaciador se ajusta para proporcionar una separación adecuada para la mejor condición de precarga. Por favor, no ajuste el espaciador.

Exactitud

La NB ROTARY BALL SPLINE se mide con precisión en los puntos mostrados en la Figura 2.

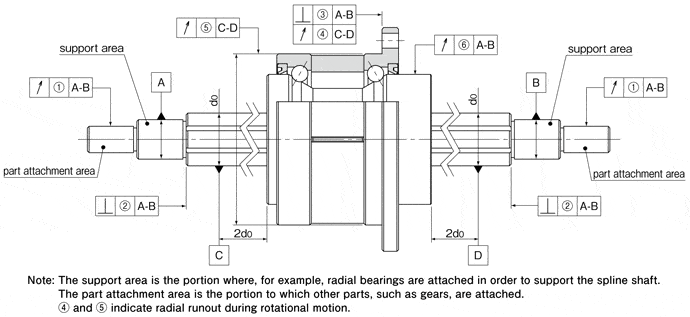

Figura 2 Puntos de medición de precisión

Tabla 3: Tolerancia de la varilla del eje de ranura Torsión (máx.)

La torsión de la ranura está indicada por 100 mm, ajustada arbitrariamente como la longitud efectiva de la sección del eje ranurado.

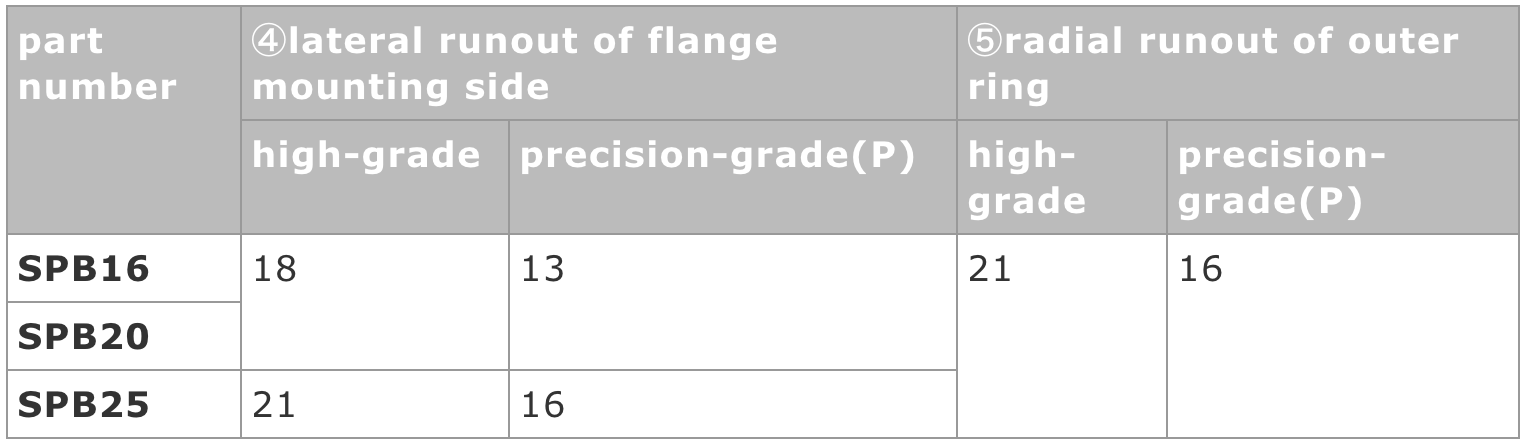

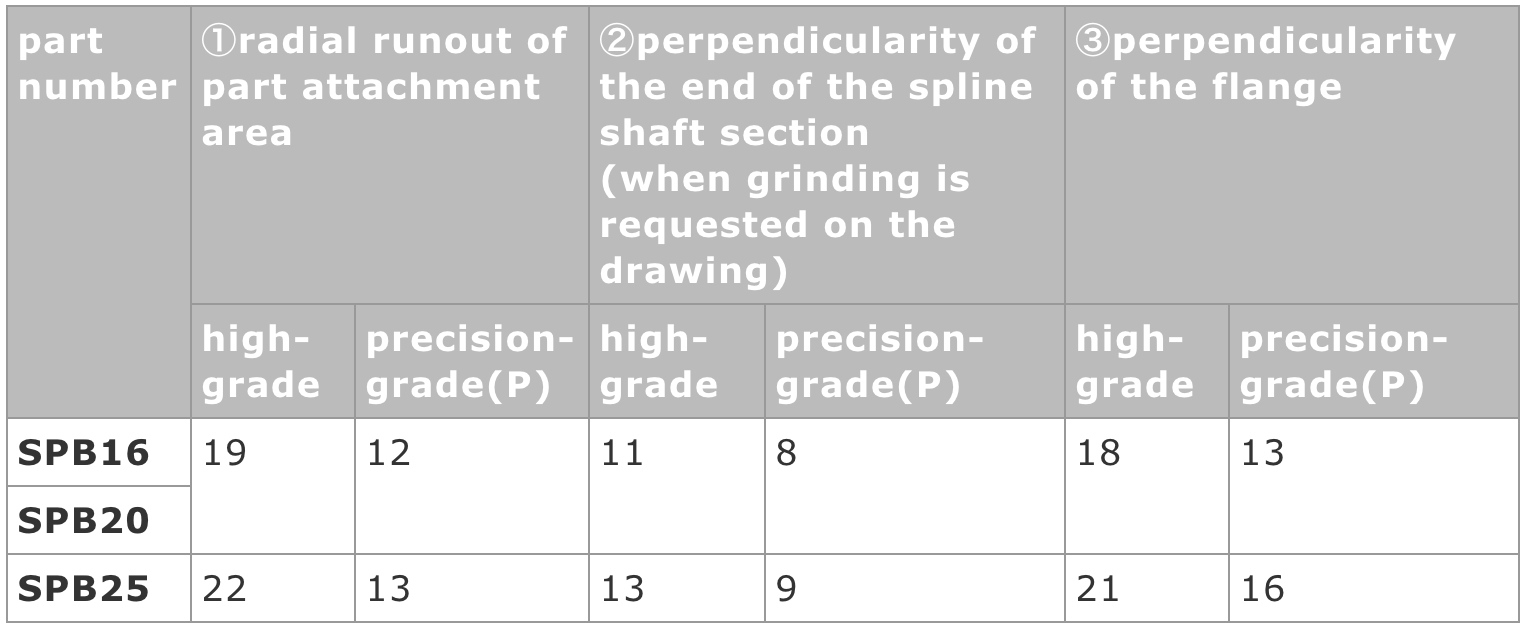

Tabla 4: Tolerancia relativa al área de soporte de splines (máx.) – unit/μm

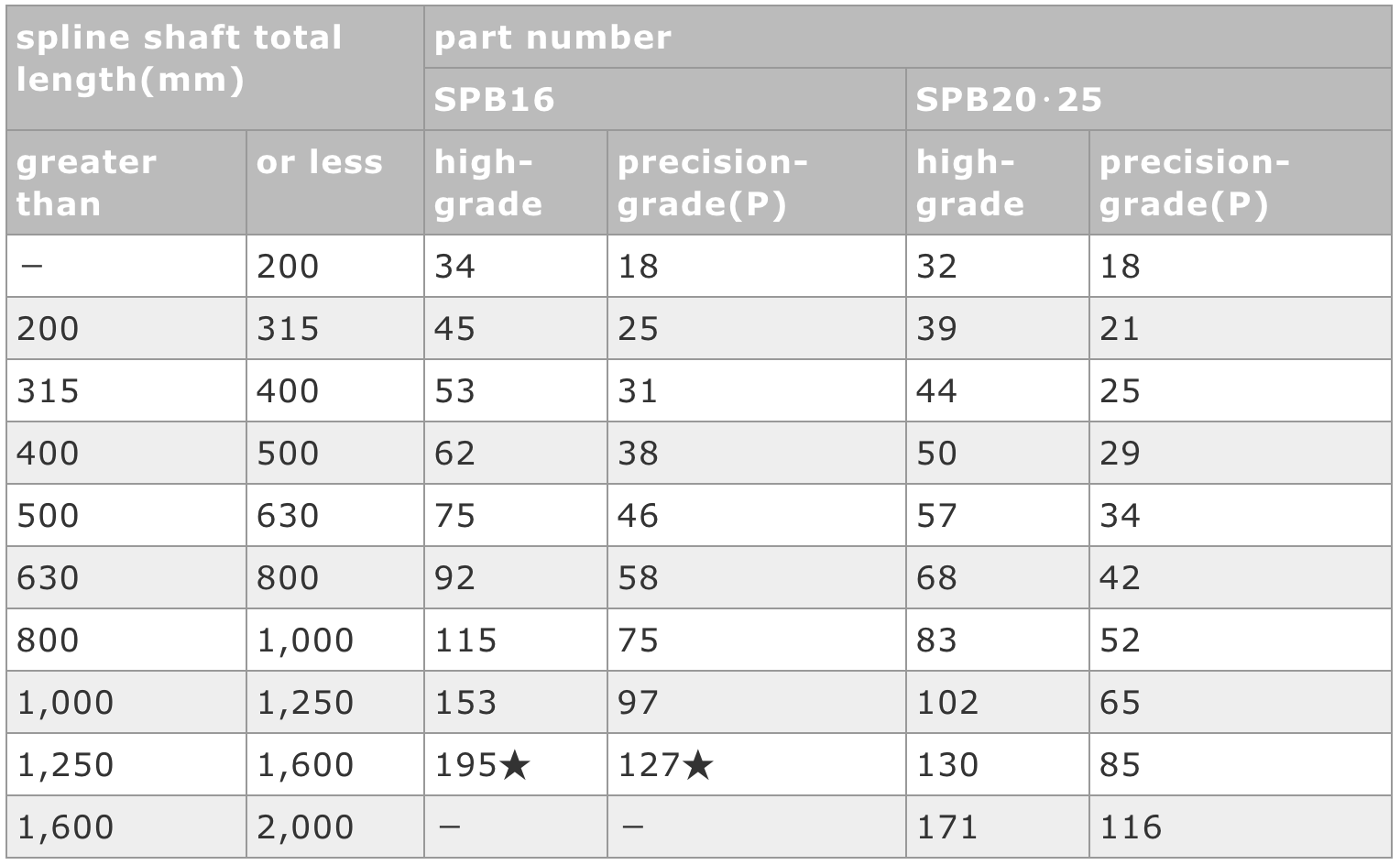

Table 5: Radial Runout of Outer Surface of Rotary Spline Nut Relative to Spline Shaft Area(Max.) – unit/μm

Table 6: Radial Runout of Spline Nut Relative to Spline Support Area(Max.) – unit/μm

★SPB16 shaft maximum length : 1,500mm

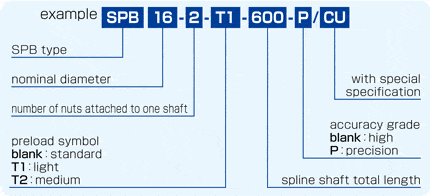

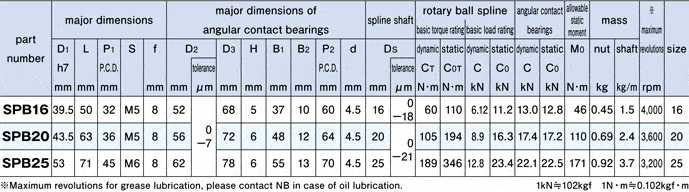

Número de referencia
