Casquillo Rotativo de Corredera – Tipo SRE

La SERIE SRE de los CASQUILLOS ROTATIVOS DE CORREDERA NB provee funciones de movimiento rotativo y lineal El movimiento lineal con carrera ilimitada y el movimiento rotativo se han unido en un mismo casquillo, resultando en gran ahorro de espacio en comparación con una combinación de cualquiera de los soportes convencionales. Existen tres tipos: estándar, reborde y unidad, con tamaños fluctuando entre los 6 y 40.

Download Catalog
Download CAD

Categoría:

Descripción del producto

Los soportes de casquillo bola rotativos lineales SRE de NB están disponibles en las configuraciones estándar, reborde y unidad de cojinete. A diferencia de la serie de productos SR, con los soportes de casquillo bola rotativos lineales SRE, la carrera lineal no está limitada por el largo que el retenedor pueda recorrer. Esto permite un juego más diverso de aplicaciones potenciales, incluyendo brazos robóticos, engranajes intermedios en equipo de transporte, cambiadores de herramienta y plataformas giratorias. La serie SRE también es intercambiable con otros productos NB, incluyendo los casquillos corredera lineales tipo SM, casquillos reborde tipo SMK, y más.

Características y Beneficios en Breve

Los soportes rotativos lineales SRE consisten en un cilindro externo de acero, un retenedor interno que mantiene en posición a una serie de elementos de bola y un aro lateral. El retenedor mismo ha sido diseñado para moverse libremente en cualquier dirección, permitiendo movimiento rotativo y lineal ilimitado, a la vez que mantiene una distribución uniforme de carga durante la operación.
Los soportes rotativos lineales SRE de NB poseen muchas ventajas sobre los productos convencionales de soportes, incluyendo:

Menor Huella

La habilidad de realizar más funciones, a la vez de ocupar menos espacio, es una preocupación clave de ingeniería en muchas industrias. Combinando funciones de movimiento lineal y rotativo en un mismo componente, los soportes SRE permiten cumplir requerimientos de dispositivos más pequeños, pesos menores y menos mantenimiento.

Alta Capacidad de Carga

Utilizando elementos de bola de acero de diámetro más grande que otros productos similares, los soportes rotativos lineales NB pueden soportar cargas de hasta 3180N (dinámica) u 8040N (estática) en configuraciones de bloque de doble ancho.

Suave Operación

Los retenedores de soportes SRE mantienen los elementos de bola posicionados en una formación circular en todo momento. Esto brinda movimientos lineales y rotativos suaves cuando se instala en cualquier dirección.

Opciones de Configuración

Como se indicó arriba, la serie SRE de productos ofrece tres opciones principales de configuración:

  1. Soportes rotativos lineales estándar con diámetros internos que van desde los 6mm hasta los 40mm
  2. Soportes rotativos lineales de reborde cuadrados con cuatro hoyos de montura, disponibles con tamaños de diámetro interno que van de los 6mm hasta los 40mm
  3. Soportes de Unidad, disponibles con diversas opciones de bloque; estándar sencillo y doble ancho, compacto sencillo y doble ancho, y tipo cojinete.

Para conocer la lista completa de especificaciones, dimensiones y tolerancias, por favor descargue el catálogo de productos. También puede contactar a un representante NB por teléfono o correo electrónico, para solicitar asistencia adicional.

NB El CASQUILLO ROTATIVO CORREDERA NB cuenta con un retenedor dentro de un cilindro externo de acero y está diseñado para guiar las bolas de acero, para una mejor circulación en su retenedor.

El retenedor también está diseñado para rotar libremente en dirección radial, y ofrece movimientos lineales y rotativos suaves.

Suave Operación

La superficie interna del cilindro exterior permite una suave operación de movimientos lineales y rotativos, a la vez que mantiene una distribución uniforme de la carga.

Rotación Suave

El posicionamiento de las bolas de acero en una formación cilíndrica dentro del retenedor permite un movimiento rotativo suave sin importar la dirección de la instalación.

Alta Capacidad de Carga

El uso de las bolas de acero de un diámetro comparativamente grande permite la capacidad de carga.

Intercambiabilidad Completa

La SERIE SRE de NB es completamente intercambiable con el CASQUILLO CORREDERA tipo SM, el CASQUILLO CORREDERA DE REBORDE tipo SMK y el tipo SMA(W), AK(W) y SMP.

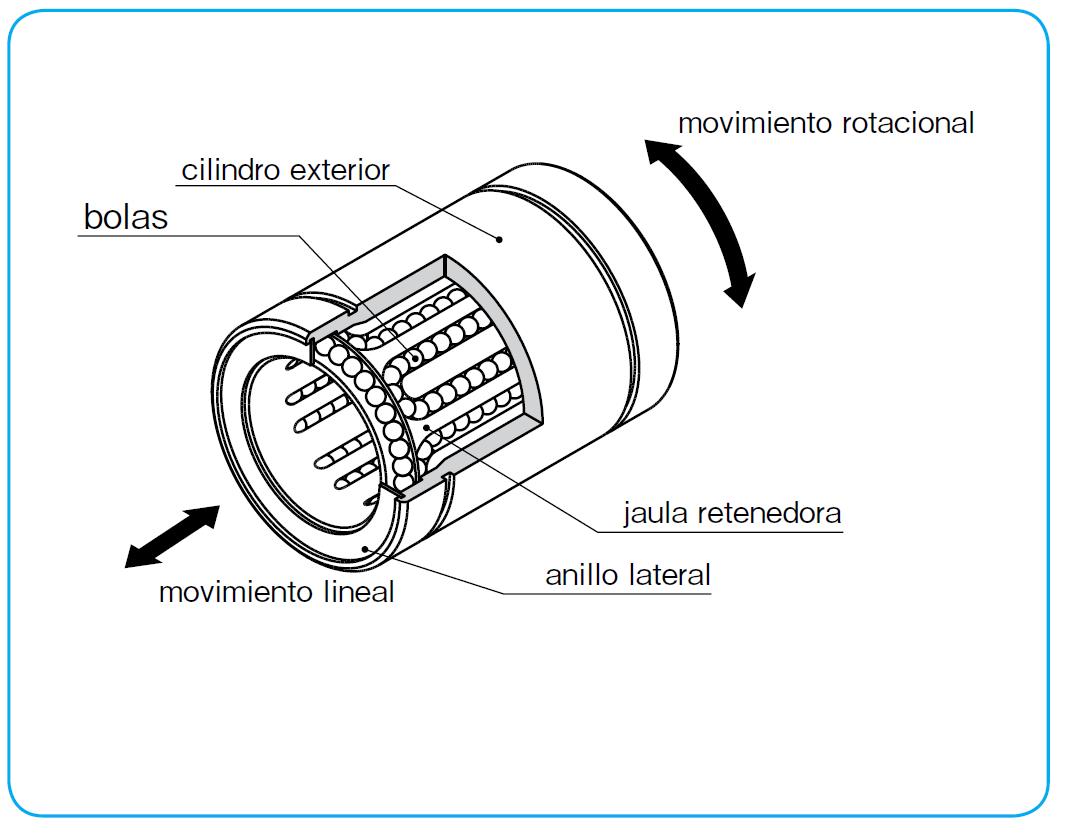

Estructura del CASQUILLO ROTATIVO CORREDERA tipo SRE
