Vía de Gonio – Tipo RV, RVF

La VÍA DE GONIO NB es un soporte corredera de rodillo cruzado curveado. Es un soporte de movimiento curvo que utiliza rodillos de precisión de poca fricción no recirculantes. Es utilizada cuando hay necesidad de cambiar el gradiente u obtener un ángulo de gradiente preciso sin cambiar el centro de rotación en equipo óptico y de medición de alta precisión.

Download Catalog
Download CAD

ESTRUCTURA Y VENTAJAS

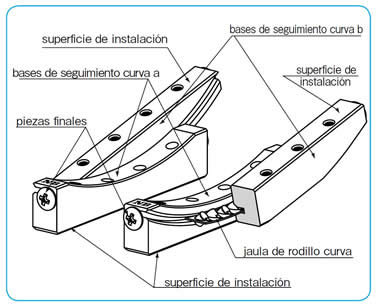

La VÍA DE GONIO NB tipo RVF consiste en bases de vía curvas con ranuras V con esmerilaje de precisión y superficies planas de instalación al igual que cajas de rodillo curvas.

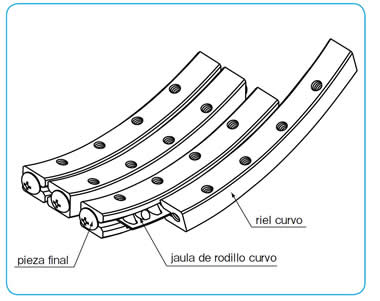

La VÍA DE GONIO NB tipo RV consiste en rieles curvos con ranuras V precisamente fabricadas y cajas de rodillo curvas. Se utilizan rodillos de precisión como elementos rodantes, y ya que éstos no recirculan,la resistencia friccional no variará significativamente, proporcionando un movimiento curvo con resitencia friccional extremadamente baja.

Resistencia Friccional Baja y Movimiento de Minuto

El esmerilaje de precisión y la caja de rodillo curva permiten una resistencia friccional extremadamente baja. La insignificante diferencia entre las fricciones estáticas y dinámicas permite que la VÍA DE GONIO siga movimientos de minuto de forma precisa, logrando un movimiento curvo de alta precisión.

Poco Ruido

Debido a que la VÍA DE GONIO emplea un diseño no recirculante, no hay ruido del área circulante. Además, la caja de rodillo curva logra una operación silenciosa sin ruidos de contacto entre los elementos rodantes.

Alta Rigidez y Capacidad de Alta Carga

Los rodillos proveen un área más grande de contacto y menor deformación elástica en comparación con los elementos de bola. Adicionalmente, debido a que los rodillos no recirculan, el número efectivo de elementos rotativos es mayor, dando como resultado una alta rigides y capacidad de carga.

Superficie Plana de Instalación

Las superficies planas de instalación del tipo RVF no requieren maquinado complicado de tablas y camas al momento de instalar el producto. Como resultado, los costos de maquinado se reducen enormemente.

El Mismo Centro de Rotación

Las ranuras V curvas, que reciben un acabado con un preciso proceso de esmerilaje, proveen un preciso centro de rotación. Además, los productos están diseñados para proporcionar centros de rotación idénticos cuando se instala productos de cada tamaño a dos ejes.
