Corredera Miniatura – Tipo SYBS

La CORREDERA MINIATURA NB tipo SYBS es una tabla de carrera limitada con las más compactas dimensiones de cubierta, que cuenta con dos ranuras de canal de bola. El tipo SYBS utiliza bolas como elementos rodantes. El diseño ultra compacto contribuye en gran medida a la creación de maquinaria industrial y equipo en general más pequeños y ligeros.

Download Catalog
Download CAD

Descripción del producto

Las correderas miniatura consisten en un ensamblaje de cama y tabla, una caja de bola que contiene elementos rodantes lubricados, y una pieza de extremo. El diseño ultra compacto de la serie SYBS de productos mide no más de 8mm por 17mm y puede ser tan pequeño como 3.2mm por 6mm. Como resultado, estos soportes lineales pequeños son altamente apropiados para maquinaria industrial y de electrónicos.

Beneficios en Breve

Baja resistencia friccional

Los pequeños soportes lineales presentes en las correderas miniatura NB no recirculan durante su uso, lo cual provee resistencia friccional uniforme. Esto brinda una operación más suave y precisa, lo cual resulta importante en maquinaria ligera industrial y en bienes de consumo.

Poco ruido

Para minimizar el ruido, una caja especial de bolas mantiene en posición los pequeños elementos rodantes del soporte lineal, reduciendo así los ruidos de contacto para una operación más silenciosa en general.

Alta precisión

El maquinado de precisión y los excepcionales procesos de control de calidad, aseguran que todos los productos NB ofrezcan un desempeño suave y preciso. Esto es lo más importante en las correderas miniatura y en otros dispositivos pequeños de soporte lineal, en los que incluso una pequeña variación en las dimensiones de las ranuras de canal del producto puede tener un importante impacto en su desempeño.

Resistencia a la corrosión

La serie SYBS de correderas miniatura está construida por completo con componentes de acero inoxidable. Como resultado, son la mejor elección para condiciones extremas, tales como aquellas en las que hay temperaturas elevadas o elementos altamente corrosivos. Las correderas miniatura NB también están disponibles en configuraciones libres de aceite, lo cual las hace adecuadas para cuartos limpios y situaciones de vacío.

Para especificaciones detalladas, descargue el catálogo del producto. Para conocer más sobre las correderas miniatura NB y otros componentes pequeños de soporte lineal, por favor contacte a un representante de NB por teléfono o correo electrónico.

ESTRUCTURA Y VENTAJAS

La tabla de CORREDERA MINIATURA NB incorpora una única caja de bola integrada entre la tabla y la cama. Todos los componentes han sido producidos con maquinado de alta precisión.

Diseño Ultra Compacto

La altura de tabla del tipo SYBS es 3.2~4.5mm y el ancho es 6~12mm. Este tamaño compacto, al ser comparado con las TABLAS DE CORREDERA convencionales, ayuda a lograr la miniaturización de la maquinaria y equipo.

Alta Precisión

Las ranuras de canal de bola de cada una de las camas y tablas son procesadas mediante maquinado simultáneo de precisión, dando como resultado mínimos errores de procesamiento, y proporcionando un movimiento lineal extremadamente suave y de precisión.

Baja Fricción ・ Poco Ruido

Debido a que los elementos rodantes de bola no recirculan, la resistencia friccional no variará significativamente, dando como resultado una operación suave y de alta precisión. Adicionalmente, la caja de bola en gran medida reduce el ruido de contacto de los elementos rodantes, proporcionando así una operación de poco ruido.

Estructura de Acero Inoxidable

El tipo SYBS está hecho por completo de componentes de acero inoxidable. Esto permite su uso en aplicaciones corrosivas o de alta temperatura. El SYBS es un componente perfecto para ambientes de vacío o de cuartos limpios.

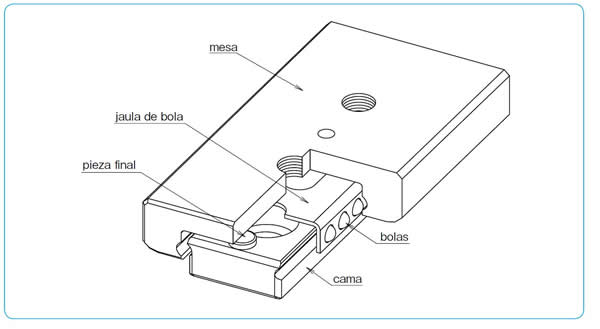

Estructura de tipo SYBS
