Correderas Lineales con Tornillo – Tipo SS

La CORREDERA LINEAL CON TORNILLO NB puede ser utilizada como un dispositivo de transporte en muchos tipos de maquinarias, cuya aplicación no tenga la intención de cubrir requerimientos de posicionamiento preciso.

Download Catalog
Download CAD

ESTRUCTURA Y VENTAJAS

La CORREDERA LINEAL CON TORNILLO NB convierte el movimiento rotacional en movimiento lineal, utilizando la fricción entre soportes de bola radial y un eje. Este simple mecanismo facilita el trabajo de mantenimiento y de instalación.

La CORREDERA LINEAL CON TORNILLO NB consiste en dos bloques de aluminio, cada uno con tres soportes radiales con un ángulo fijo entre ellos. Un eje redondo es insertado entre los dos bloques, y su rotación produce movimiento lineal determinado por el ángulo de contacto entre el eje y los soportes. Para cargas variables, el empuje es ajustado girando los tornillos de ajuste de empuje con carga de resorte.

Movimiento Lineal sobre Eje redondo

La CORREDERA LINEAL CON TORNILLO NB es adecuada para aplicaciones de viaje largo utilizando un eje lineal estándar.

No se Requiere Lubricación

Los soportes son pre lubricados con grasa previo al envío, por lo que no hay necesidad de aplicar lubricación otra que la del eje para prevenir corrosión.

Alta Eficiencia de Maquinaria

La CORREDERA LINEAL CON TORNILLO NB utiliza el movimiento rotacional de los soportes y el eje para lograr una eficiencia en la maquinaria de hasta 90%.

Mecanismo de Prevención de Carga Excesiva

Cuando se aplica una carga excesiva, el tornillo se detendrá debido al resbalón, previniendo así accidentes.

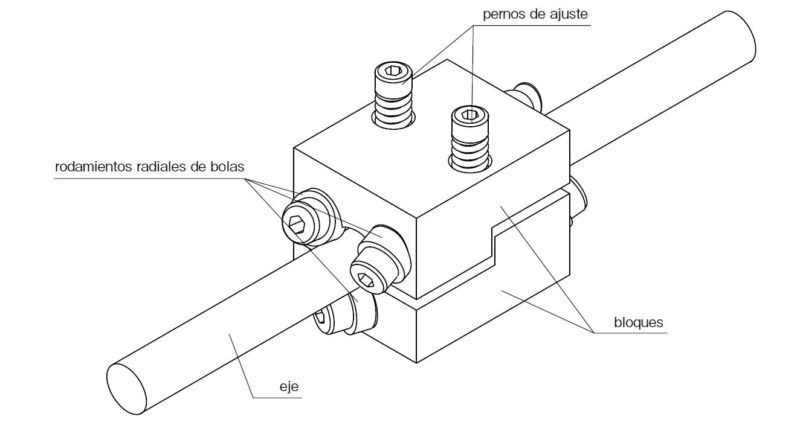

Estructura de la CORREDERA LINEAL CON TORNILLO NB
SS形の構造
